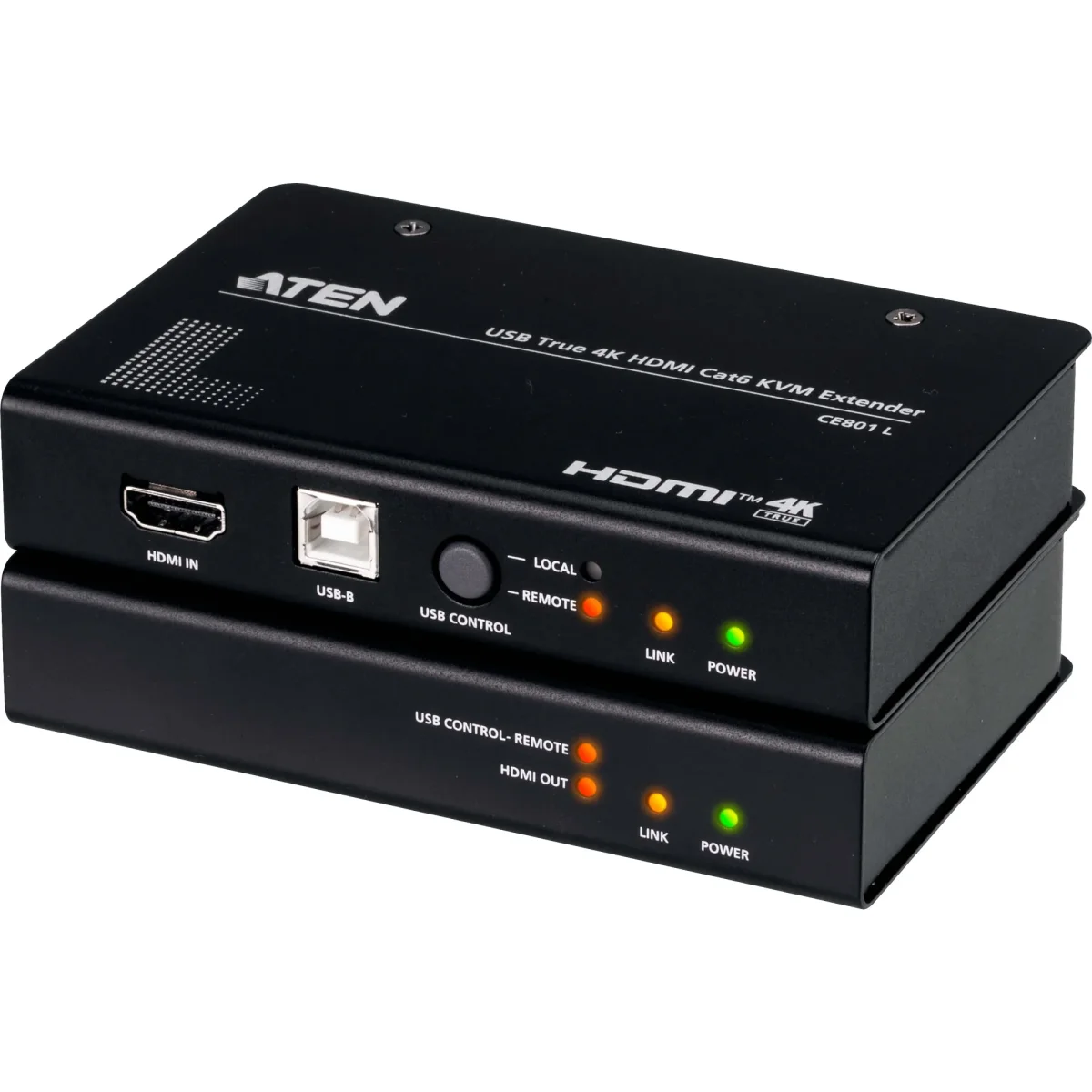

ATEN CE801 KVM Cat.6 Konsolen-Extender, USB HDMI (True 4K bei 70m)
ATEN CE801 KVM Cat.6 Konsolen-Extender, USB HDMI (True 4K bei 70m)
| EAN/GTIN | 4710469349850 |
| Hersteller-Nr. | CE801 |
| Hersteller | Aten |
CE801 ist ein Extender-Kit, das eine scharfe, naturgetreue True 4K-Übertragung (3840 x 2160 bei 60 Hz 4:4:4) über HDMI, RS-232 und USB über eine Entfernung von 70 m über ein einziges Cat 6-Kabel ermöglicht.
Der Betrieb von zwei Konsolen über USB-Tastatur/Maus wird durch den USB-Steuerungsmodus-Druckknopf ermöglicht, der die USB-Konsolensteuerungsrechte zwischen der Remote- und der lokalen Einheit umschaltet.
Die RS-232-Verlängerungsfunktion ermöglicht eine unterbrechungsfreie Kommunikation zwischen Geräten und Anlagen mit serieller Schnittstelle, die in industriellen Steuerungssystemen von entscheidender Bedeutung sind.
Der CE801 eignet sich ideal für mittelgroße bis große Anwendungen, bei denen eine unglaublich scharfe und detaillierte Visualisierung, Multisignal-Erweiterung und privilegierte USB-Steuerung über lokale/entfernte Konsolen unerlässlich sind, darunter Kontrollzentren, Einzelhandelsgeschäfte, Fabriken, medizinische Einrichtungen und Heimkinos.

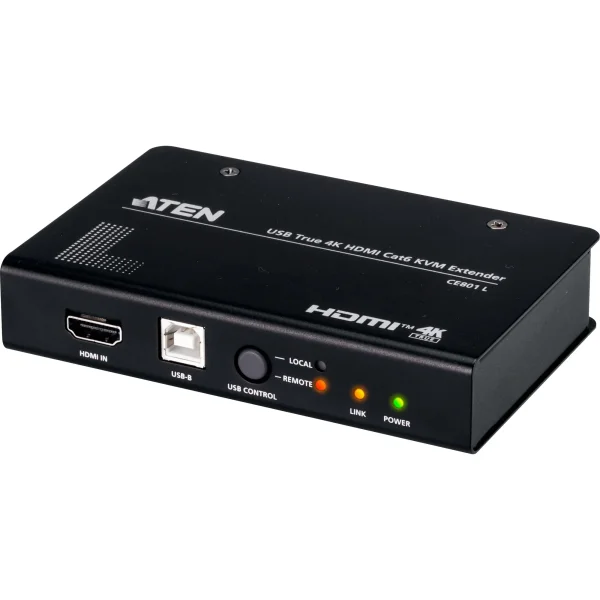

1 x CE801L USB True 4K HDMI Cat 6 KVM-Extender (lokale Einheit)

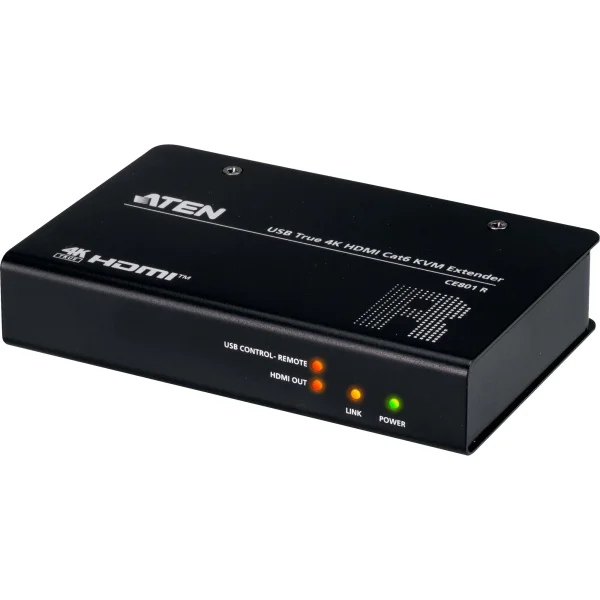

1 x CE801R USB True 4K HDMI Cat 6 KVM-Extender (Remote-Einheit)
1 x USB-Typ-A-zu-USB-Typ-B-Kabel
2 x Montagesätze
1 x Fußpolstersatz (8 Stück)
2 x Netzteile
1 x Bedienungsanleitung
Der Betrieb von zwei Konsolen über USB-Tastatur/Maus wird durch den USB-Steuerungsmodus-Druckknopf ermöglicht, der die USB-Konsolensteuerungsrechte zwischen der Remote- und der lokalen Einheit umschaltet.
Die RS-232-Verlängerungsfunktion ermöglicht eine unterbrechungsfreie Kommunikation zwischen Geräten und Anlagen mit serieller Schnittstelle, die in industriellen Steuerungssystemen von entscheidender Bedeutung sind.
Der CE801 eignet sich ideal für mittelgroße bis große Anwendungen, bei denen eine unglaublich scharfe und detaillierte Visualisierung, Multisignal-Erweiterung und privilegierte USB-Steuerung über lokale/entfernte Konsolen unerlässlich sind, darunter Kontrollzentren, Einzelhandelsgeschäfte, Fabriken, medizinische Einrichtungen und Heimkinos.

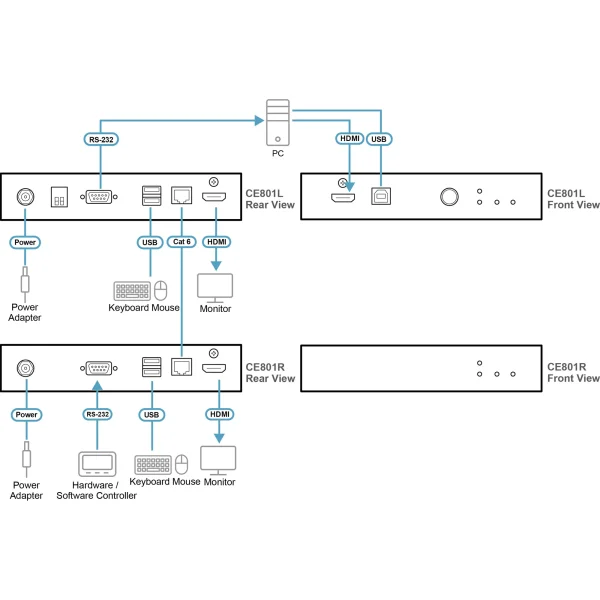

- Verlängert HDMI-Video, USB-Tastatur-/Maussteuerung, eingebettetes Audio und RS-232-Steuersignale über 70 m über ein Cat 6-Kabel
- Long-Reach-Modus – 1080p-Verlängerung bis zu 100 m
- Unterstützt Auflösungen bis zu 3840 x 2160 bei 60 Hz (4:4:4) mit HDCP 2.2/2.3-Konformität
- Dual-Konsole USB-Tastatur-/Mausbetrieb – Steuerungsrechte zwischen Remote- und lokalen Einheiten über USB-Steuerungsmodus-Drucktaste umschaltbar
- Unterstützt HDR 10 für verbesserte Videoqualität
- Unterstützt Breitbildformat
- Unterstützt digitale Audioformate wie 7.1-Kanal-Dolby- und DTS-Audio
- Plug -and-Play, keine Software oder Treiber erforderlich
- Integrierter 8-kV/15-kV-ESD-Schutz
- Rack-montierbar
- DC-Buchse mit Schraubverschluss sorgt für eine stabile und sichere Verbindung
1 x CE801L USB True 4K HDMI Cat 6 KVM-Extender (lokale Einheit)
1 x CE801R USB True 4K HDMI Cat 6 KVM-Extender (Remote-Einheit)
1 x USB-Typ-A-zu-USB-Typ-B-Kabel
2 x Montagesätze
1 x Fußpolstersatz (8 Stück)
2 x Netzteile
1 x Bedienungsanleitung
| Funktion | CE801L | CE801R |

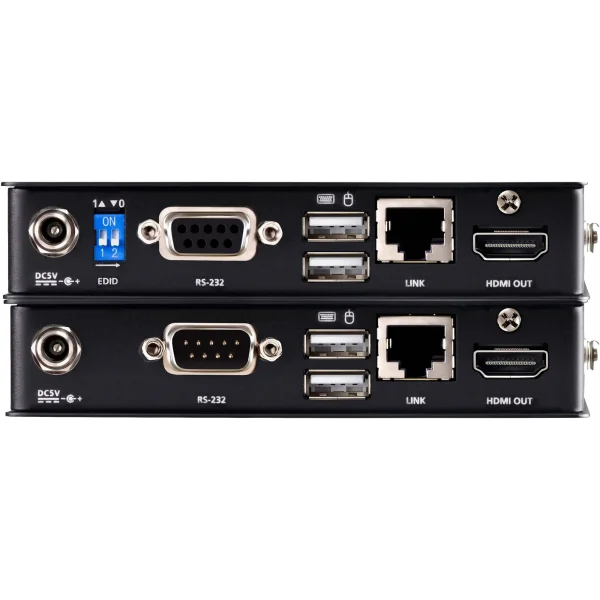

| Anschlüsse | ||
| Konsolenanschlüsse | 1 x HDMI-Buchse (schwarz) 2 x USB Typ A-Buchse (weiß)* * Nur für Tastatur und Maus | 1 x HDMI-Buchse (schwarz) 2 x USB Typ A Buchse (weiß)* * Nur für Tastatur und Maus |
| KVM-Anschlüsse | 1 x HDMI (Buchse, schwarz) 1 x USB Typ B (Buchse, weiß) | Nicht zutreffend |
| RS-232 | 1 x DB-9-Buchse (schwarz) | 1 x DB-9-Stecker (schwarz) |
| Stromversorgung | 1 x DC-Buchse mit Verriegelung | 1 x DC-Buchse mit Verriegelung |
| Gerät zu Gerät | 1 x RJ-45 Buchse (schwarz) | 1 x RJ-45-Buchse (schwarz) |
| Video | ||
| Konformität | HDMI (4K/60 Hz); 4K HDR HDCP2.3-kompatibel | HDMI (4K/60 Hz); 4K HDR HDCP2.3-kompatibel |
| Max. Auflösung | 3840 x 2160 bei 60 Hz (4:4:4) | 3840 x 2160 bei 60 Hz (4:4:4) |
| Max. Auflösungen / Entfernung | 4K x 2K bei 60 Hz (4:4:4) bis zu 70 m (Cat 6/6a /ATEN 2L-29330 Cat 6A-Kabel) 1920 x 1080 bei 60 Hz (4:4:4) bis zu 100 m (Cat 6/6a/ATEN 2L-29330 Cat 6A-Kabel mit aktiviertem Long-Reach-Modus ) | 4K x 2K bei 60 Hz (4:4:4) bis zu 70 m (Cat 6/6a/ATEN 2L-29330 Cat 6A-Kabel) 1920 x 1080 bei 60 Hz (4:4:4) bis zu 100 m (Cat 6/6a/ATEN 2L-29330 Cat 6A-Kabel mit aktiviertem Long-Reach-Modus) |

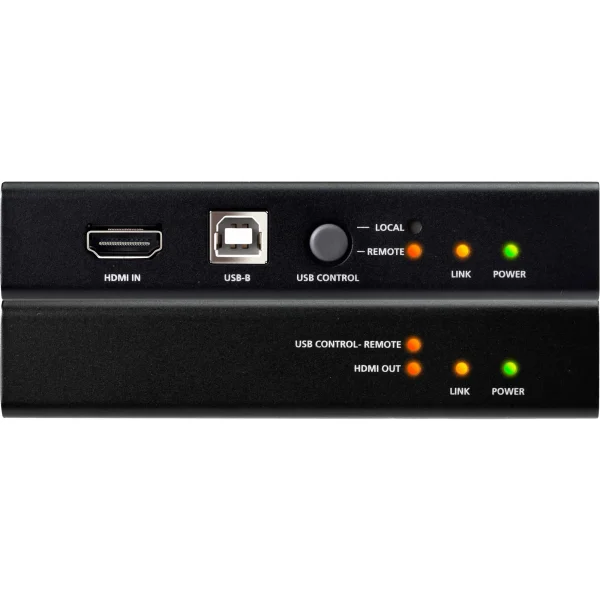

| LEDs | ||
| Stromversorgung | 1 (grün) | 1 (grün) |
| Verbindung | 1 (orange) | 1 (orange) |
| Video | Nicht zutreffend | 1 (orange) |
| Konsolenstatus | 2 (orange) | 1 (orange) |
| Schalter | ||
| DIP | 1 x 2-polig | N/A |
| Drucktasten | ||
| Auswahl des Betriebsmodus | 1 x Drucktaste | N/A |
| Leistungsaufnahme | DC5V:2,59 W: 28 BTU/h Hinweis: Die Angabe in Watt gibt den typischen Stromverbrauch des Geräts ohne externe Last an. Die Angabe in BTU/h gibt den Stromverbrauch des Geräts bei voller Auslastung an. | DC5V: 1,88 W: 13 BTU/h Hinweis: Die Angabe in Watt gibt den typischen Stromverbrauch des Geräts ohne externe Last an. Die Angabe in BTU/h gibt den Stromverbrauch des Geräts bei voller Auslastung an. |
| Umgebung | ||
| Betriebstemperatur | 0–40 °C | 0–40 °C |
| Lagertemperatur | -20–60 °C | -20–60 °C |
| Luftfeuchtigkeit | 0–80 % r. F., nicht kondensierend | 0–80 % r. F., nicht kondensierend |
| Physikalische Eigenschaften | ||
| Gehäuse | Metall | Metall |
| Gewicht | 0,32 kg ( 0,7 lb ) | 0,31 kg ( 0,68 lb ) |
| Abmessungen (L x B x H) | 12,80 x 8,21 x 2,50 cm (5,04 x 3,23 x 0,98 Zoll) | 12,80 x 8,15 x 2,50 cm (5,04 x 3,21 x 0,98 Zoll) |
| Hinweis | Bei einigen Rack-Mount-Produkten sind die Standardabmessungen (B x T x H) im Format L x B x H angegeben. | |
Merkmale
| Typ | AV-Sender und -Empfänger |
| Übertragungstechnik | Kabelgebunden |
| Maximal mögliche Übertragungsstrecke | 100 m |
| unterstütze Kabeltypen | Cat6, Cat6a |
| Rack-Einbau | Ja |
| Auflösung (maximal, digital) | 3840 x 2160 Pixel |
| Maximale Bildwiederholrate | 60 Hz |
| KVM port Auswahl | Drucktasten |
| Unterstütze Auflösung | 640 x 480, 800 x 600, 1024 x 768, 1280 x 800, 1280 x 1024, 1400 x 1050, 1440 x 900, 1600 x 1200, 1680 x 1050, 1920 x 1080, 3840 x 2160 |
| Produktfarbe | Schwarz |
| Material | Metall |
| LED-Anzeigen | Link, Leistung, Status |
Sender
| Transmitter-Video-Anschlusstyp | HDMI |
| Lokaler Videoanschluss-Transmitter | Ja |
| Transmitter lokaler Video-Anschlusstyp | HDMI |
| Transmitter lokaler Tastatur-/Maus-Anschlusstyp | USB |
| Anzahl RJ-45-Anschlüsse (Sender) | 1 |
| Anzahl der USB-Typ-B-Senderanschlüsse | 1 |
Empfänger
| Empfänger lokaler Video-Anschlusstyp | HDMI |
| Empfänger lokale Tastatur/Maus-Anschlusstyp | USB |
| Anzahl RJ-45-Anschlüsse (Empfänger) | 1 |
Anschlüsse und Schnittstellen
| USB-Port-Typ | USB Typ-A |
| Anzahl USB 2.0 Anschlüsse | 4 |
| RS-232 port | 2 |
Energie
| Netzteil Ausgangsspannung | 5 V |
| Stromverbrauch (Sender) (max.) | 2,59 W |
| Stromverbrauch (Empfänger) (max.) | 1,88 W |
| Gleichstrom-Anschluss (DC) | Ja |
Gewicht und Abmessungen
| Breite des Senders | 8,21 cm |
| Tiefe des Senders | 12,8 cm |
| Höhe des Senders | 2,5 cm |
| Gewicht Transmitter | 320 g |
| Breite des Receivers | 8,15 cm |
| Tiefe des Receivers | 12,8 cm |
| Höhe des Receivers | 2,5 cm |
| Receivergewicht | 310 g |
Lieferumfang
| AC-Netzadapter | Ja |
| Mitgelieferte Kabel | USB Typ-A auf USB Typ-B |
| Betriebsanleitung | Ja |
| Befestigungswinkel enthalten | Ja |
Betriebsbedingungen
| Betriebstemperatur | 0 - 40 °C |
| Temperaturbereich bei Lagerung | -20 - 60 °C |
| Relative Luftfeuchtigkeit in Betrieb | 0 - 80% |
Sonstige Funktionen
| HDCP | Ja |
| HDCP-Version | 2.3 |
| Erweiterte Display-Identifikationsdaten (EDID) | Ja |
Technische Details
| Verpackungsvolumen | 3029,9026 cm³ |
Specs: Icecat.biz
Keine Maßangaben verfügbar.
Verkaufspreis (Netto)
194,50 €
inkl. MwSt: 231,45 €
zzgl. 10,00 € Versand
• ab 500 € versandkostenfrei
12 Stück verfügbar
Lieferzeit: ca. 3 Tage
