InLine® Adapter 3,5 mm Klinke 4-pol Stereo/Mikro auf Terminalblock, schwarz

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
• Präzise Kontaktierung von Audio-/Mikrofonsignalen: 4-polige 3,5 mm Klinke mit zugeordneter Klemmleiste (L, R, V, +) – ideal für Audio-, Headset- oder Steuerleitungen in Prototyping- und Testumgebungen.
• Seitliche Klemmleiste für platzsparenden Aufbau: Kompakte Anschlusslösung mit nebeneinander liegender Schraubklemmleiste – ideal für schmale Adapterfelder oder beengte Prüfumgebungen.
• Vielfältig einsetzbar in der Industrie: Für Signalverarbeitung, Steuerungsbau, Multimedia-Schnittstellen oder Entwicklungslabore mit analoger Audiointegration.
• Hohe Signalqualität: Isolationswiderstand ≥ 10 MΩ bei 300 V DC und Nennstrom bis 1 A – robust und geeignet für den Dauerbetrieb unter industriellen Bedingungen.

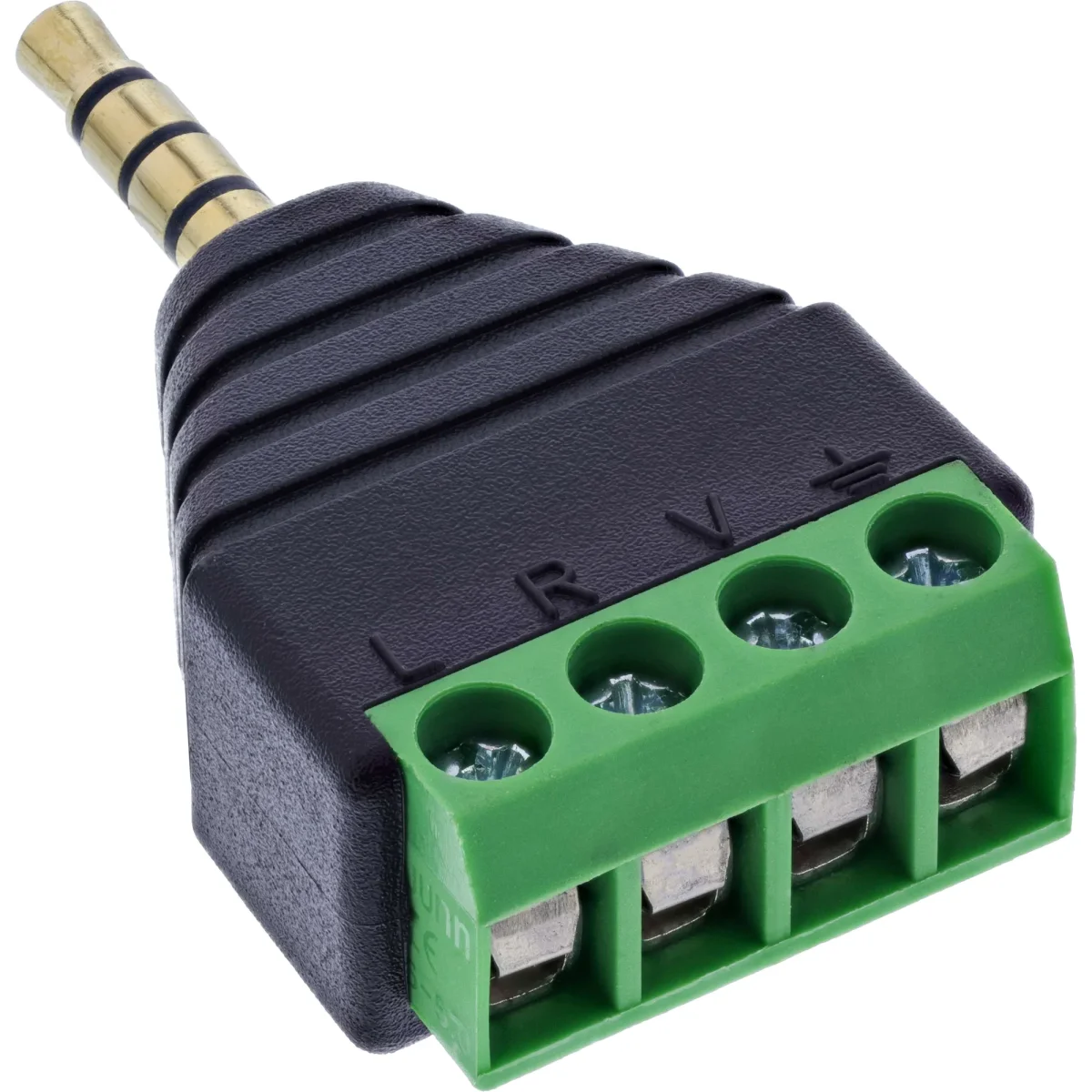

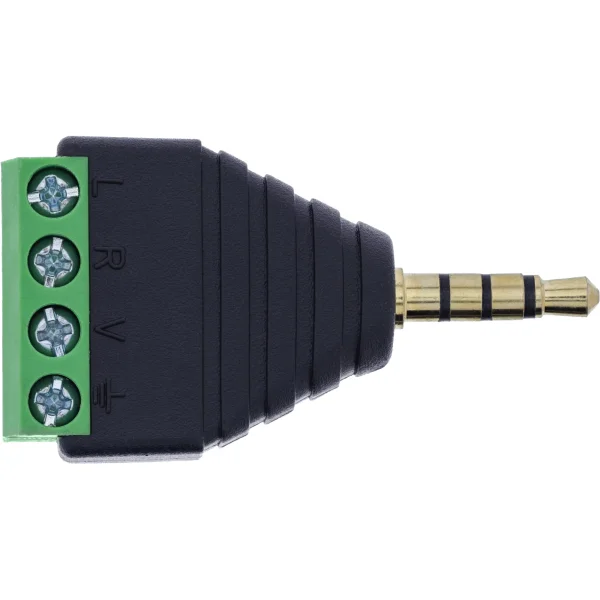

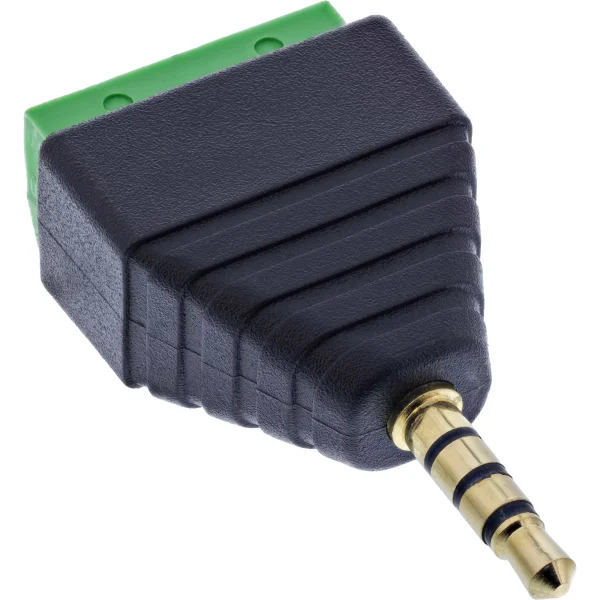

Der InLine® 3,5 mm 4-pol Klinke-auf-Terminalblock-Adapter bietet eine einfache Möglichkeit, analoge Audio- und Mikrofonsignale ohne Löten zu verdrahten. Der 3,5 mm Klinkenstecker (TRRS) ist direkt mit einer 4-poligen Schraubklemmleiste verbunden. Die Anschlüsse sind klar beschriftet: L (Links), R (Rechts), V (Mikrofon / Spannung), + (gemeinsame Masse bzw. Schirmung) – ideal für die Signalaufteilung bei Headset- oder Kombistecker-Anwendungen.

Die Schraubklemmen im 5,0 mm Rastermaß unterstützen Adern im Bereich 18–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher mit Klingenbreite ≤ 2,5 mm. Der kompakte Aufbau ermöglicht den Einsatz in beengten Einbausituationen, z. B. in Prüfaufbauten, Entwicklungslabors oder Audiointerfaces. Die EVA-Isolierlage schützt bei Montage auf leitfähigen Untergründen.

• Klinkenanschluss: 3,5 mm TRRS-Klinkenstecker (4-polig, L/R/Mikro/Masse)
• Polzahl / Klemmbelegung: 4 Klemmen / L, R, V, +
• Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
• Anschlussbereich: 18–26 AWG
• Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
• Nennstrom: 1,0 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
• Max. Leiterwiderstand: 5 Ohm
• Betriebstemperatur: –10 °C bis +70 °C
• Isolierlage: EVA-Isolierung auf Unterseite
