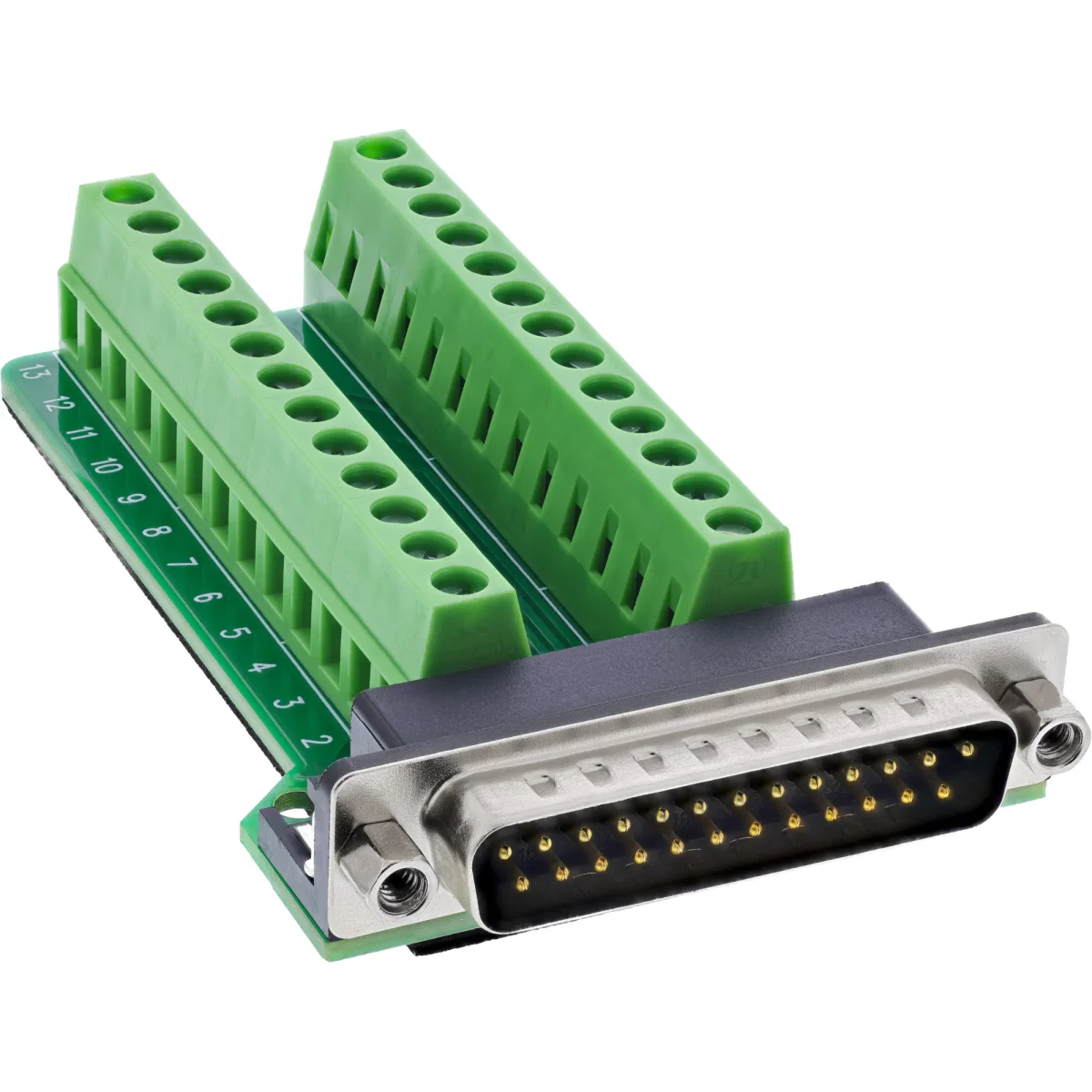

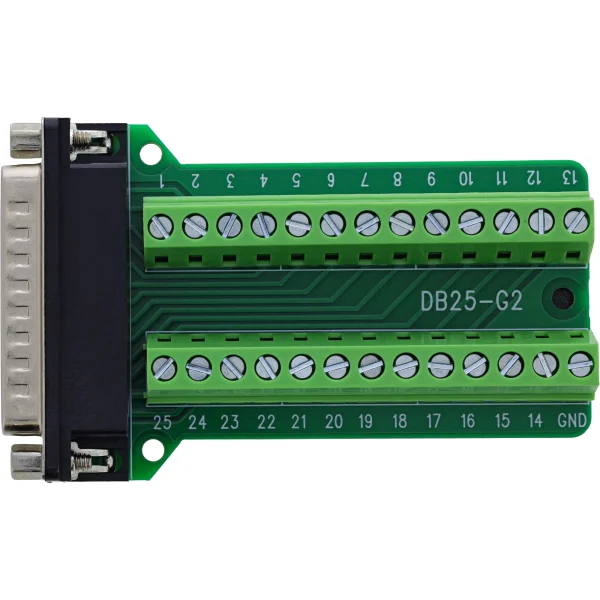

InLine® D-Sub 25 Terminalblock, Stecker, 2-reihig, Schraubklemme
InLine® D-Sub 25 Terminalblock, Stecker, 2-reihig, Schraubklemme
| EAN/GTIN | 4043718346059 |
| Hersteller-Nr. | 92502F |
| Hersteller | InLine® |
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Stabile Verbindung durch Schraubsicherung: Der 2-reihige D‑Sub‑25 Stecker ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Buchsen.
- Vielfältig einsetzbar in der Industrie: Ideal für serielle Steuerleitungen in Maschinenbau, Automatisierung, Prüfstände oder Signalverteilung.
- Kompakte Bauform: Mit ca. 86,5 × 53,3 × 18 mm lässt sich der Terminalblock auch bei hoher Polzahl platzsparend in bestehende Installationen integrieren.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung.
Der InLine® D‑Sub 25 Terminalblock mit Stecker in 2-reihiger Ausführung ist die passende Lösung für serielle Punkt-zu-Punkt-Verbindungen mit bis zu 25 Leitungen. Die Schraubklemmen mit Druckplatte ermöglichen den schnellen und sicheren Anschluss von Einzeladern im Bereich 18–26 AWG – ganz ohne Löten. Die werkzeugunterstützte Verdrahtung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die integrierte Schraubsicherung (UNC #4-40) sorgt für eine stabile Verbindung zur passenden Buchse – vibrationssicher und wiederholbar trennbar. Durch das kompakte Design eignet sich der Terminalblock besonders für industrielle Anwendungen mit hoher Signaldichte und begrenztem Platzangebot.
- D-Sub 25 Stecker: 2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
- Anschlusstechnik: Schraubklemme mit Druckplatte
- Anschlussbereich: 18–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 0,7 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –20 °C bis +105 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Abmessungen: ca. 86,5 × 53,3 × 18 mm (L × B × H)
Merkmale
| Stecker | Terminal block / D-Sub 25 |
| Steckerverbindergeschlecht | Weiblich/Weiblich |
| Produktfarbe | Grün |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,7 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 105 °C |
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 53 x 87 x 18 mm |
| Gewicht | 53 g |
| Breite | 53 mm |
| Tiefe | 87 mm |
| Höhe | 18 mm |
Specs: Icecat.biz
Keine Maßangaben verfügbar.
