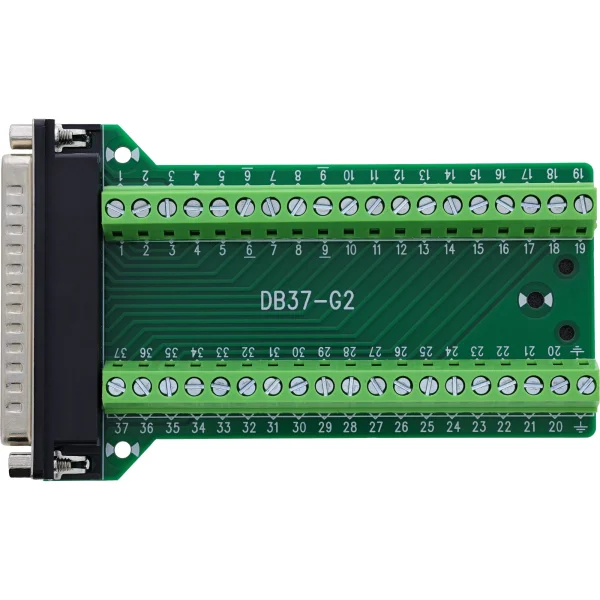

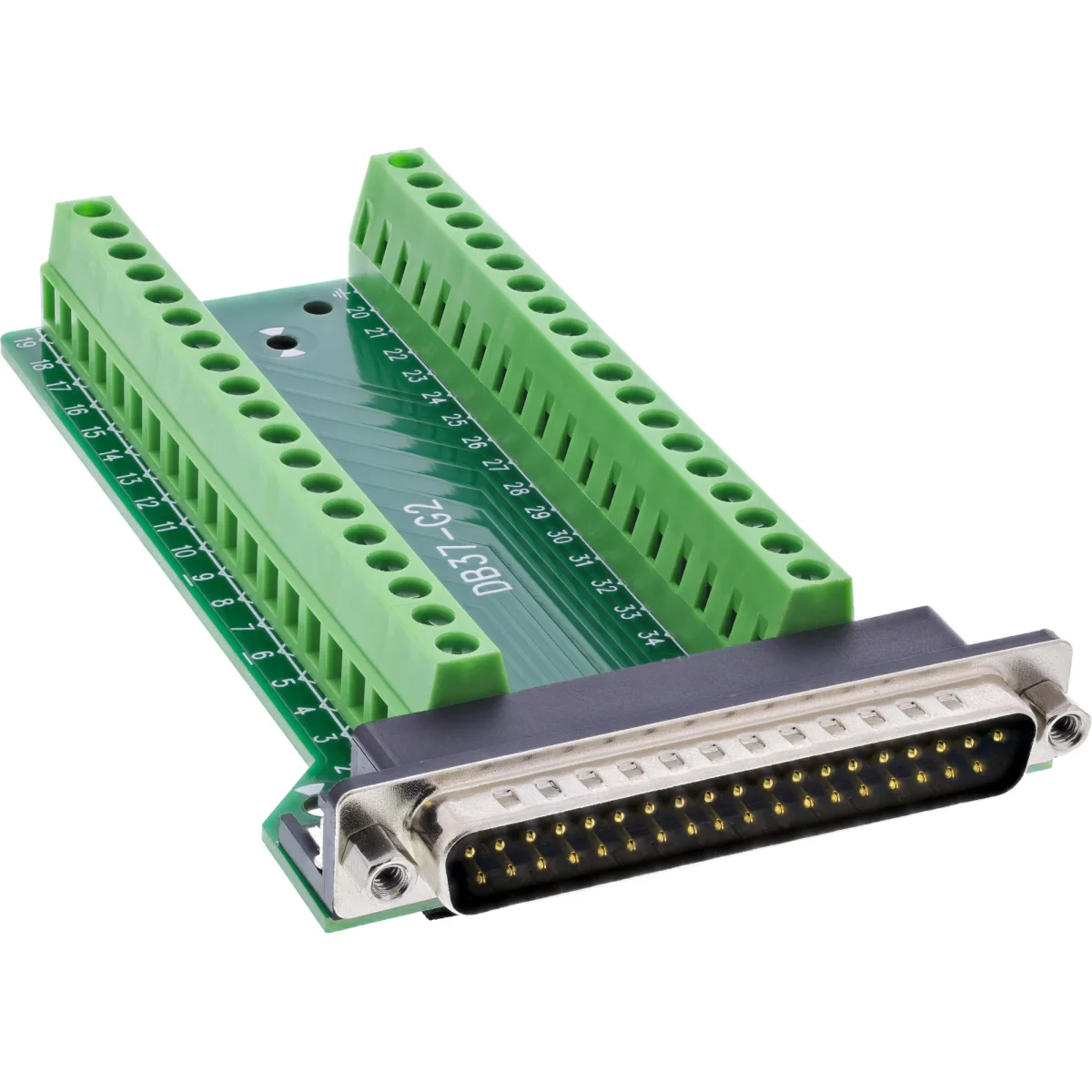

InLine® D-Sub 37 Terminalblock, Stecker, 2-reihig, Schraubklemme, seitlich
InLine® D-Sub 37 Terminalblock, Stecker, 2-reihig, Schraubklemme, seitlich
| EAN/GTIN | 4043718346097 |
| Hersteller-Nr. | 92502J |
| Hersteller | InLine® |
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über 37 seitlich angeordnete Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Stabile Verbindung durch Schraubsicherung: Der D‑Sub‑37 Stecker ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Buchsen– vibrationssicher und langlebig.
- Vielfältig einsetzbar in der Industrie: Ideal für Signalverteilungen, Prüfplätze, Steuergeräte oder temporäre Messsysteme mit hoher Anschlussdichte.
- Seitlich angeordnete Klemmleiste: Die Anschlüsse sind nebeneinander positioniert – ideal bei beengter Tiefe und vielen Signaladern auf einer Ebene.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung.
Der InLine® D‑Sub 37 Terminalblock mit Stecker ist für professionelle Signalverdrahtung in Labor, Service oder Maschinenumgebungen konzipiert. Die seitlich positionierten Schraubklemmen mit Druckplatte ermöglichen den schnellen Anschluss von Einzeladern im Bereich 18–26 AWG, ohne Löten. Die Betätigung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die robuste Schraubsicherung (UNC #4-40) sorgt für eine sichere Steckverbindung zur Gegenstelle. Das breite 2-reihige Layout ist ideal für Anwendungen mit vielen Einzelsignalen auf engem Raum – z. B. bei Signalverteilern, Adaptern oder Messgeräten im Schaltschrank- oder Prüfbereich.
- D-Sub 37 Stecker: 2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
- Anschlusstechnik: Schraubklemme mit Druckplatte (seitlich angeordnet)
- Anschlussbereich: 18–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 0,8 A pro Pin
- Max. Betriebsspannung: 70 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –20 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Abmessungen: ca. 115,2 × 70 × 43 mm (L × H × T)
Merkmale
| Stecker | Terminal block / D-Sub 37 |
| Steckerverbindergeschlecht | Männlich/Weiblich |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 70 V |
| Stromstärke | 0,8 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 70 °C |
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 70 x 115 x 18 mm |
| Gewicht | 83 g |
| Breite | 70 mm |
| Tiefe | 115 mm |
| Höhe | 18 mm |
