InLine® RJ45 Buchse an Push-In-Klemme, 8-polig, Cat.5e

• Push-In-Klemme für schnelle Verdrahtung: Einzeladern (18–26 AWG) lassen sich schnell einstecken – zum Lösen genügt ein Schlitzschraubendreher ≤ 2,5 mm.
• Geschirmte Cat.5e RJ45-Buchse für strukturierte Netzwerkverbindung: Die geschirmte 8P8C-Buchse ermöglicht die direkte Anbindung an Ethernet-Komponenten – ideal für zuverlässige Signalführung bei Steuerungen, Testgeräten oder Embedded-Systemen.
• Kompakte Bauform für flexible Integration: Mit nur 33 mm Höhe lässt sich der Adapter auch in engen Gehäusen, mobilen Testumgebungen oder verdichteten Verteilerfeldern einsetzen – ohne zusätzliche Montagevorrichtungen.
• Vielseitig einsetzbar in der Industrie: Ideal für Embedded-Lösungen, temporäre Prüfplätze, Schaltschrankverdrahtung oder die schnelle Anbindung von Netzwerksignalen im Prototyping – besonders geeignet bei häufigem Wechsel.
• Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin sorgen für stabile Signalqualität bei Prüf-, Steuer- oder Kommunikationsanwendungen.

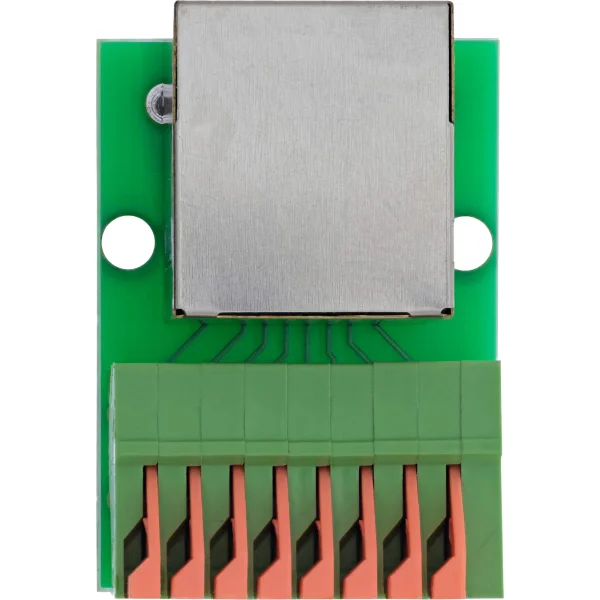

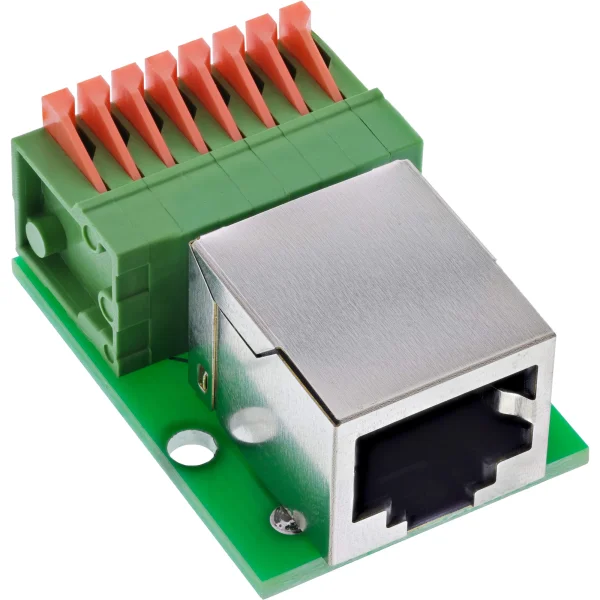

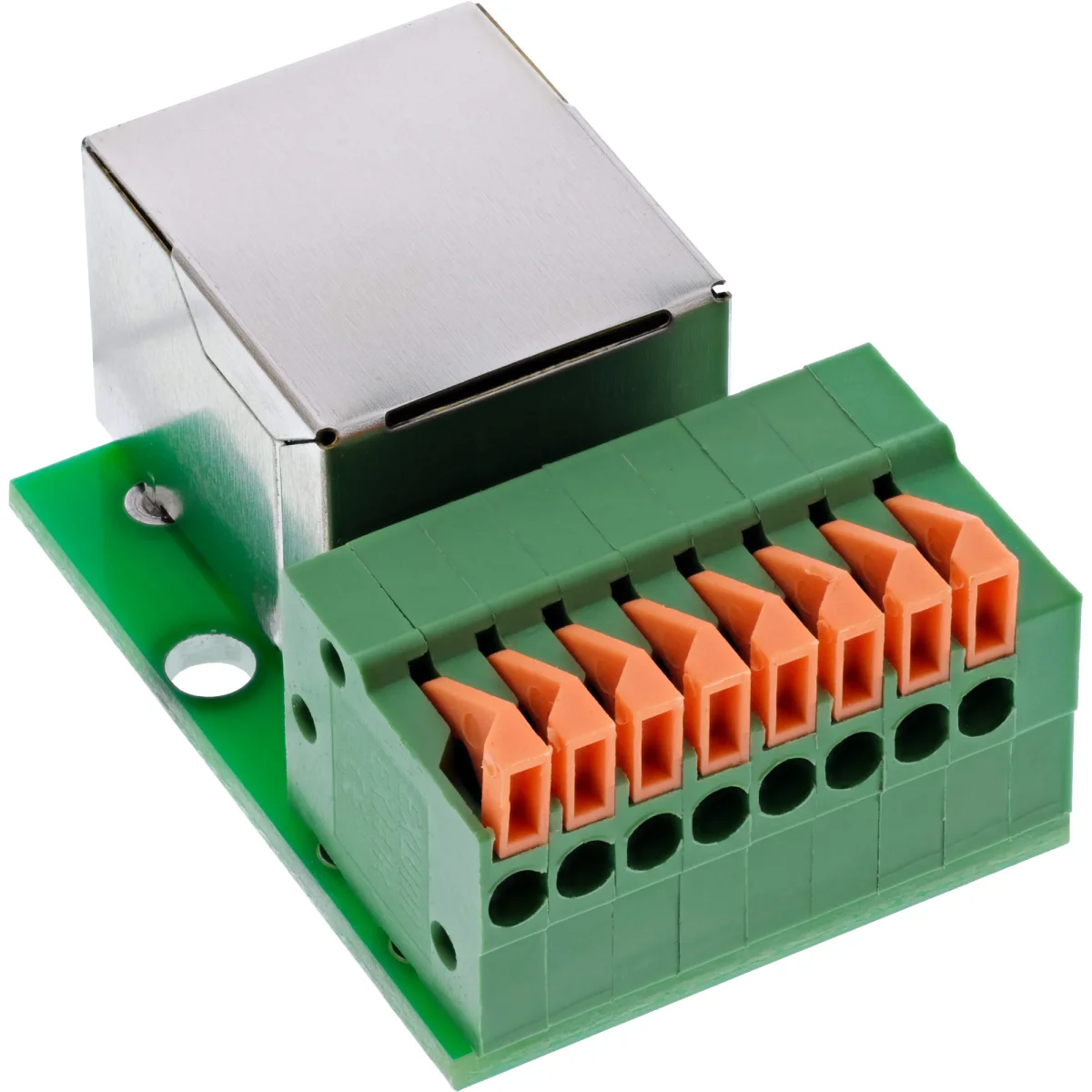

Der InLine® RJ45 Terminalblock-Adapter mit Push-In-Klemmleiste ermöglicht eine schnelle, verlötfreie Verbindung von Ethernet-Signalen mit offenen Aderenden – ohne Werkzeug. Die geschirmte RJ45-Buchse (8P8C) ist direkt mit einem 8-poligen Push-In-Klemmblock verbunden, der Einzeladern im Bereich von 18–26 AWG zuverlässig aufnimmt.

Die Push-In-Federtechnik spart Zeit und eignet sich besonders für Anwendungen, bei denen häufiger Aderwechsel oder temporäre Verdrahtung notwendig ist. Ein Schlitzschraubendreher ≤ 2,5 mm genügt zum sicheren Lösen der Verbindungen.

Dank der kompakten Bauform (nur 33 mm hoch) lässt sich der Adapter platzsparend in Gehäusen, Prüfaufbauten oder Prototyping-Umgebungen unterbringen. Ideal für Cat.5e-Ethernetanwendungen in Labor, Service oder Industrieumfeld.

• RJ45-Schnittstelle: Cat.5e, 8P8C Buchse (geschirmt)
• Klemmsystem: Push-In-Klemme (Federkrafttechnik)
• Polzahl: 8 Signale (1:1 verbunden)
• Anschlussbereich: 18–26 AWG (Massiv- oder Litzenleiter mit Aderendhülse)
• Betätigung: Lösen mit Schlitzschraubendreher ≤ 2,5 mm
• Nennstrom: 1,0 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
• Betriebstemperatur: –10 °C bis +70 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: ca. 43 × 33 × 24 mm (L × B × H)
