InLine® RJ45 Buchse an Terminalblock, 8-polig, Push-In-Klemme
InLine® RJ45 Buchse an Terminalblock, 8-polig, Push-In-Klemme
| EAN/GTIN | 4043718346295 |
| Hersteller-Nr. | 92505E |
| Hersteller | InLine® |
- Push-In-Klemme für schnelle Verdrahtung: Einzeladern (18–26 AWG) werden einfach eingesteckt – werkzeuglos. Zum Lösen genügt ein Schlitzschraubendreher ≤ 2,5 mm.
- Standardisierte RJ45-Buchse für strukturierte Verdrahtung: Die 8P8C-Schnittstelle erlaubt eine direkte Anbindung an Netzwerkkomponenten – ideal für Steuerung, Service oder Prüfumgebungen.
- Kompakte Bauform für platzkritische Anwendungen: Mit nur 33 mm Bauhöhe passt der Adapter auch in flache Gehäuse, Tragschienenschächte oder mobile Messgeräte.
- Vielseitig einsetzbar in der Industrie: Ideal für Schaltschrankinstallationen, Embedded-Systeme, Maschinenvernetzung, Testumgebungen oder schnelle Prototypen – ohne Löten oder Schrauben.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige und sichere Signalübertragung - auch bei Dauerbelastung im industriellen Umfeld.
Der InLine® RJ45 Terminalblock-Adapter mit integrierter Push-In-Klemme ermöglicht die werkzeuglose Verbindung von Ethernet-Signalen (8P8C) mit offenen Aderenden – ideal für industrielle Anwendungen, Labore oder Testumgebungen.

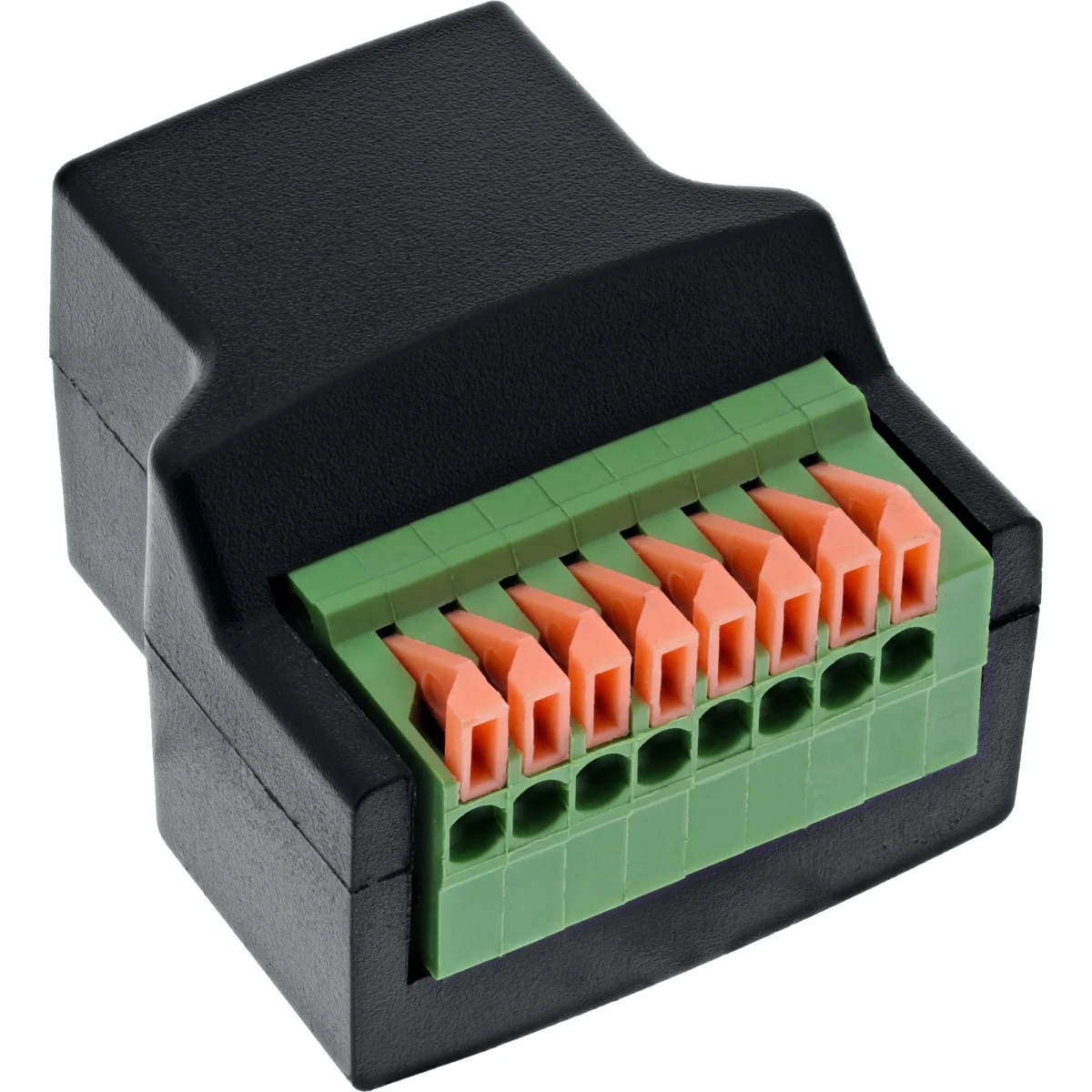

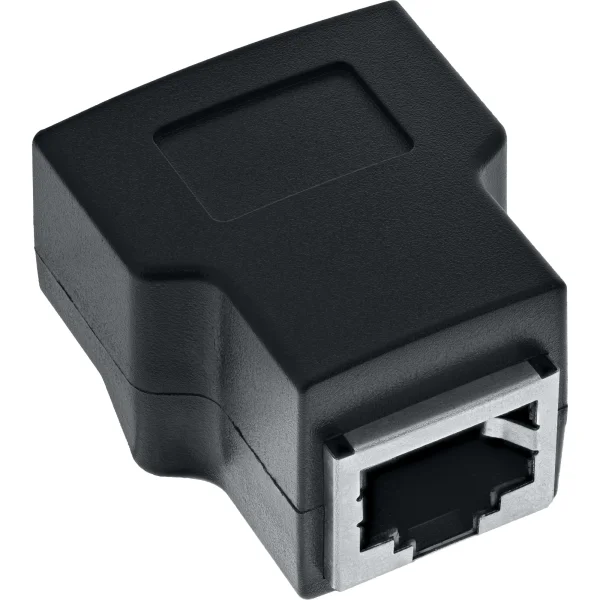

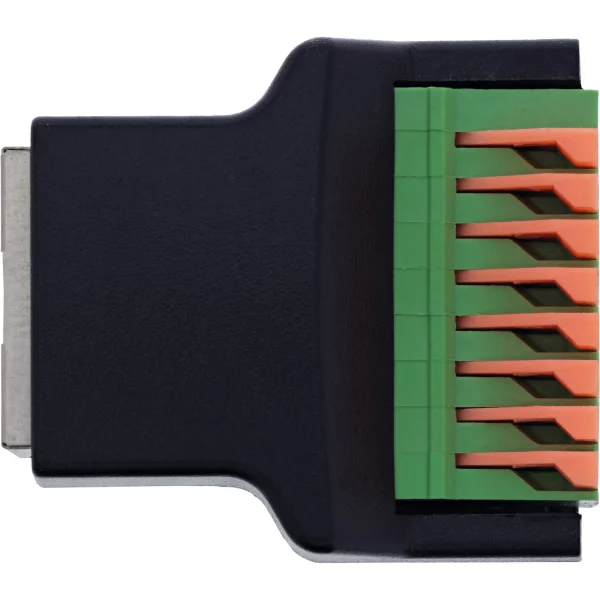

Die fest verbaute RJ45-Buchse (8-polig) ist intern direkt mit einem kompakten Push-In-Klemmblock verbunden. Dieser erlaubt die schnelle Kontaktierung von Adern im Bereich 18–26 AWG – ganz ohne Schrauben. Eine farblich markierte Entriegelungstaste ermöglicht das Lösen der Verbindung mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die kompakte Bauform ohne zusätzliche Montagevorrichtung eignet sich besonders für den Einsatz in Prototyping-Setups, Diagnosemodulen, Embedded-Systemen oder temporären Prüfaufbauten. Durch den klar gekennzeichneten Anschlussbereich ist eine sichere und eindeutige Signalzuordnung gewährleistet.
- RJ45-Schnittstelle: 8P8C Buchse (gerade, geschirmt)
- Klemmsystem: Push-In-Klemme (Federkrafttechnik)
- Polzahl: 8 Signale (1:1 verbunden)
- Anschlussbereich: 18–26 AWG (Massiv- oder Litzenleiter mit Aderendhülse)
- Betätigung: Lösen mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 1,0 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –10 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Abmessungen: ca. 43 × 33 × 20 mm (L × B × H)
Merkmale
| Stecker | RJ45 8P8C / Terminalblock, 8-polig |
| Steckerverbindergeschlecht | Weiblich/Weiblich |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Schwarz |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Stromstärke | 1 A |
Betriebsbedingungen
| Betriebstemperatur | -10 - 70 °C |
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 28 x 33 x 21 mm |
| Gewicht | 14 g |
| Breite | 28 mm |
| Tiefe | 33 mm |
| Höhe | 21 mm |
Specs: Icecat.biz
Keine Maßangaben verfügbar.
