InLine® Terminalblock, 2x RJ45 Buchse, nach oben, für Hutschiene
InLine® Terminalblock, 2x RJ45 Buchse, nach oben, für Hutschiene
| EAN/GTIN | 4043718346288 |
| Hersteller-Nr. | 92505D |
| Hersteller | InLine® |
- Zeitersparnis bei der Installation: Zwei Schraubklemmleisten für je 8 Adern plus Schirm ermöglichen eine schnelle, verlötfreie Verdrahtung – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm, geeignet für 16–26 AWG.
- Doppelte RJ45-Schnittstelle mit separater Signalführung: Zwei standardisierte RJ45-Buchsen (8P8C) sind nach oben ausgerichtet – ideal für strukturierte Netzwerkverdrahtung bei geringem Platz in der Tiefe.
- Normgerechte Hutschienenmontage: Das Gehäuse ist für DIN-Tragschienen vorbereitet und erlaubt eine platzsparende und sichere Integration in Schaltschränke.
- Geeignet für parallele Ethernet-Leitungen: Perfekt für industrielle Testaufbauten, Redundanzleitungen oder strukturierte Signalverteilung in Steuer- und Prüfumgebungen.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige und sichere Datenübertragung - auch bei Dauerbelastung im industriellen Umfeld.

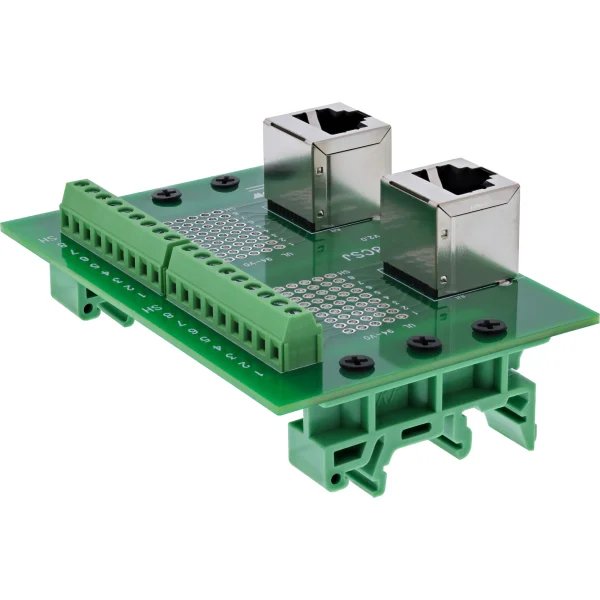

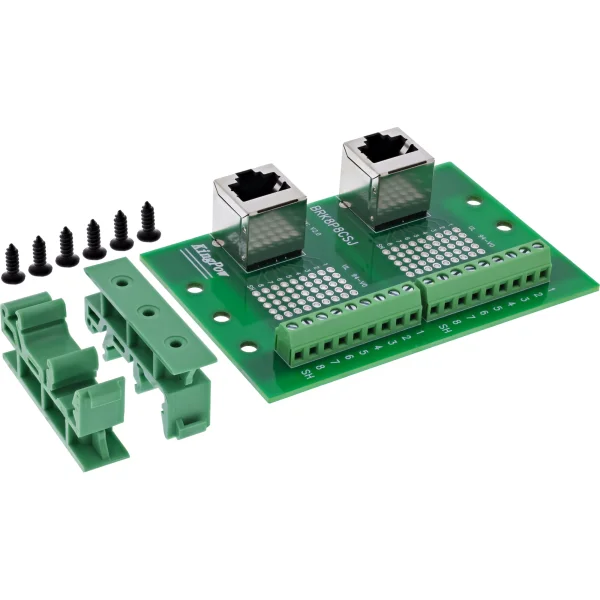

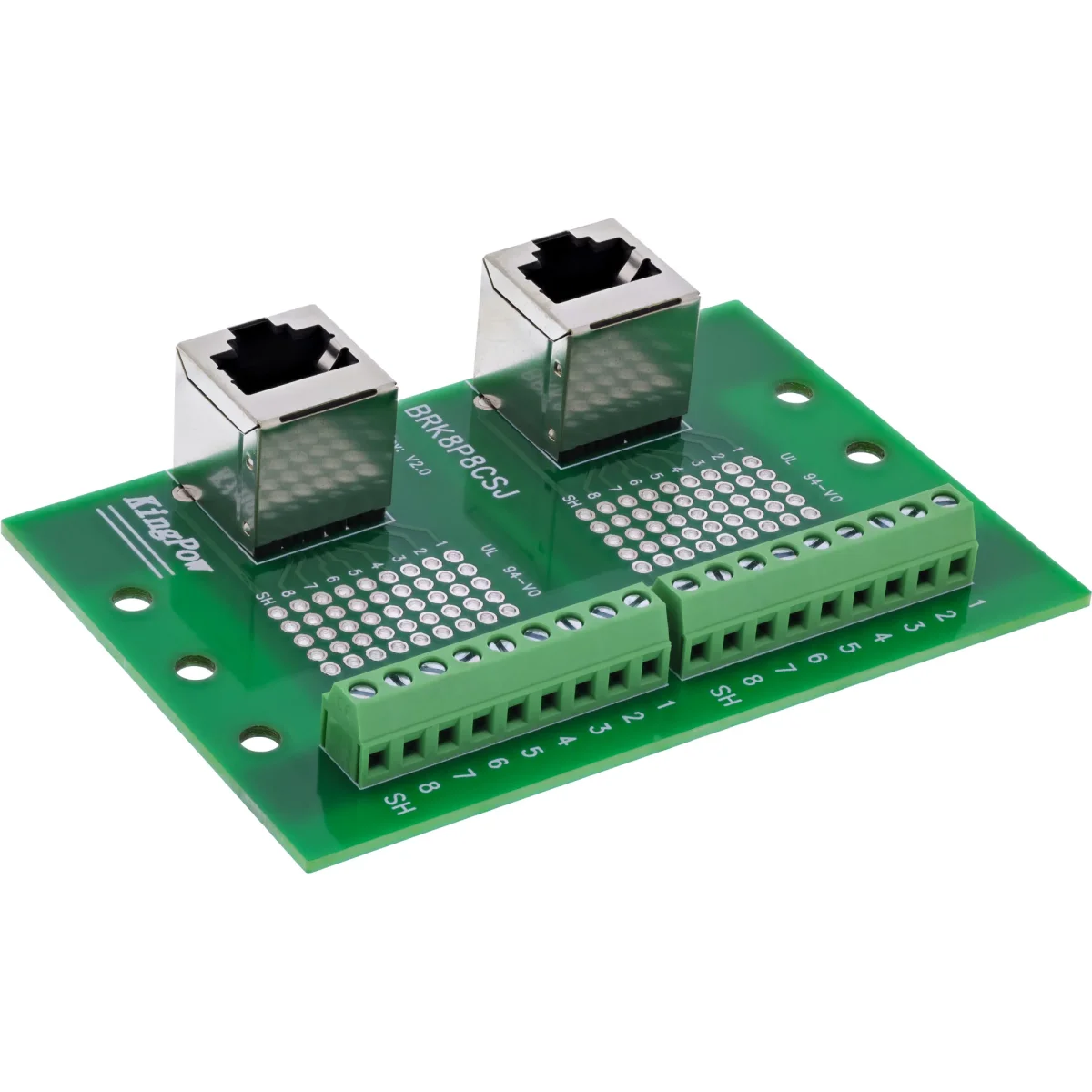

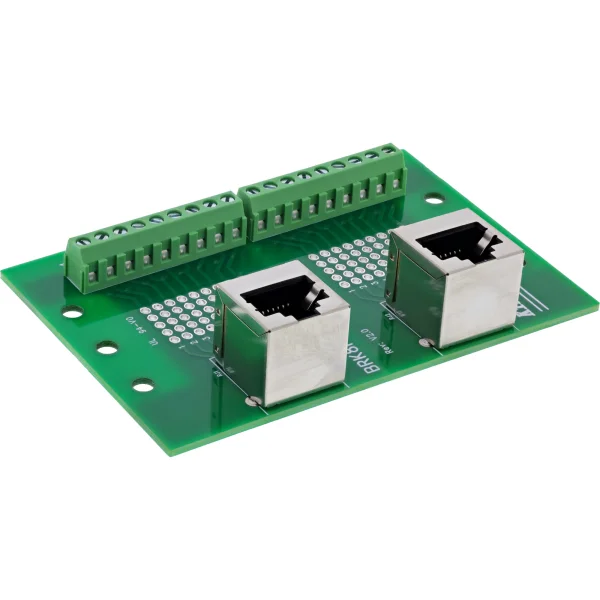

Der InLine® RJ45 Terminalblock mit zwei vertikal ausgerichteten Buchsen (8P8C) ermöglicht eine strukturierte, platzsparende Ethernet-Verdrahtung in industriellen Umgebungen. Jede RJ45-Buchse ist über eine separate 9-polige Schraubklemmenleiste (8 Signale + Schirm) vollständig angebunden – ideal für parallele Netzwerksignale, Redundanzpfade oder Testanschlüsse.
Die Schraubklemmen sind seitlich zugänglich, nummeriert und unterstützen Adern im Bereich von 16–26 AWG. Die Verdrahtung erfolgt schnell und werkzeugunterstützt über einen Schlitzschraubendreher ≤ 2,5 mm.
Dank vormontiertem Hutschienenclip ist das Modul sofort bereit für die normgerechte Integration im Schaltschrank oder Verteilerkasten. Die robuste Bauweise und die geprüfte Kurzschluss- und Fehlverdrahtungssicherheit gewährleisten eine zuverlässige Nutzung im industriellen Dauerbetrieb.
- RJ45-Schnittstelle: 2× 8P8C Buchse (nach oben ausgerichtet)
- Schraubklemmleiste: 2x 9 Klemmen (8 Signale + Schirm), Rastermaß 5,0 mm, mit Druckplatte
- Anschlussbereich: 16–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 1,0 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –20 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Montage: Für DIN-Hutschiene vorbereitet
- Abmessungen: ca. 60,45 × 89,7 × 43,0 mm (B × H × T)
Merkmale
| Stecker | 2x RJ45 8P8C / 2x Terminalblock 9 Klemmen |
| Steckerverbindergeschlecht | Weiblich/Weiblich |
| Formfaktor des Steckers | Straight/Angled |
| Produktfarbe | Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Stromstärke | 1 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 70 °C |
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 60 x 90 x 17 mm |
| Gewicht | 38 g |
| Breite | 60 mm |
| Tiefe | 90 mm |
| Höhe | 17 mm |
