InLine® Terminalblock, RJ45 Buchse, gerade, für Hutschiene
InLine® Terminalblock, RJ45 Buchse, gerade, für Hutschiene
| EAN/GTIN | 4043718346264 |
| Hersteller-Nr. | 92505B |
| Hersteller | InLine® |
- Zeitersparnis bei der Installation: Die Schraubklemmleiste für 8 Adern plus Schirm ermöglicht eine schnelle, verlötfreie Verdrahtung – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm, geeignet für 16–26 AWG.
- Integrierte RJ45-Schnittstelle für strukturierte Verdrahtung: Die standardisierte RJ45-Buchse (8P8C) in gerader Ausführung erlaubt die direkte Verbindung zu Netzwerkkomponenten – ideal für Prüfstände, Servicearbeiten oder digitale Steuerungen.

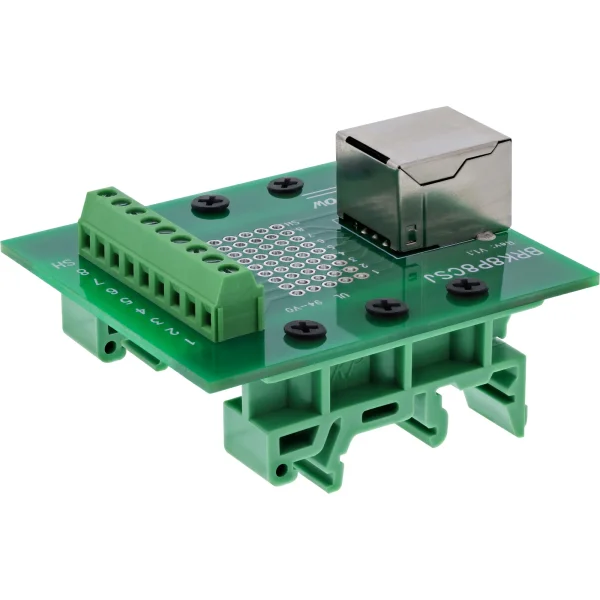

- Platzsparende Hutschienenmontage: Das Gehäuse ist für die DIN-Tragschiene vorbereitet und ermöglicht eine normgerechte, platzsparende Installation im Schaltschrank.
- Vielseitig einsetzbar in der Industrie: Geeignet für Netzwerkdiagnose, Maschinenkommunikation, Embedded-Systeme, Steuertechnik oder Testaufbauten mit Ethernet-Anbindung.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige und sichere Datenübertragung - auch bei Dauerbelastung im industriellen Umfeld.

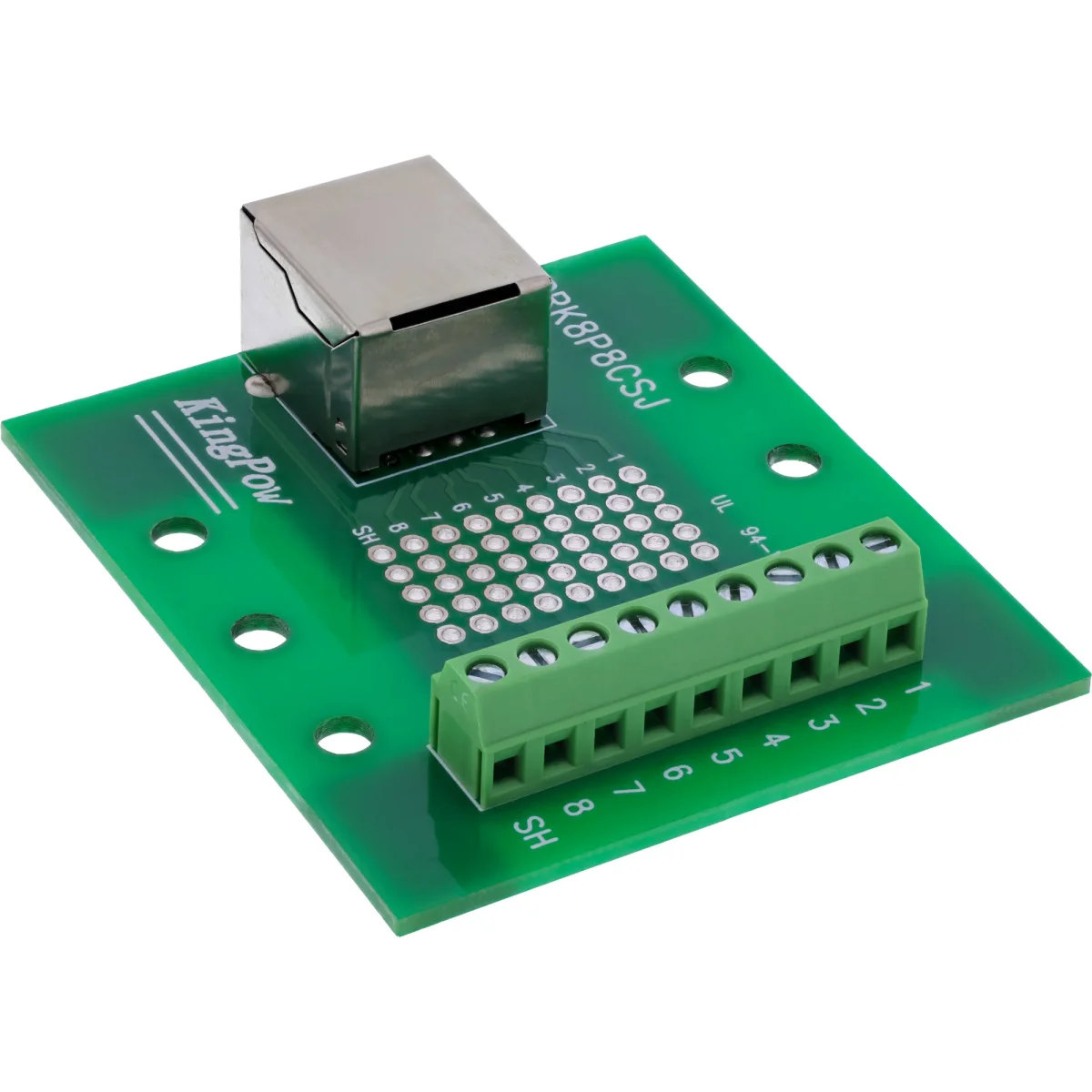

Der InLine® RJ45 Terminalblock mit gerader Buchse und seitlicher Schraubklemmleiste ermöglicht die strukturierte Aufschaltung von Ethernet-Signalen im Schaltschrank, Prüffeld oder Labor. Die fest verbaute RJ45-Buchse (8P8C) ist direkt mit einer 9-poligen Schraubklemme verbunden – 8 Adern plus Schirm.

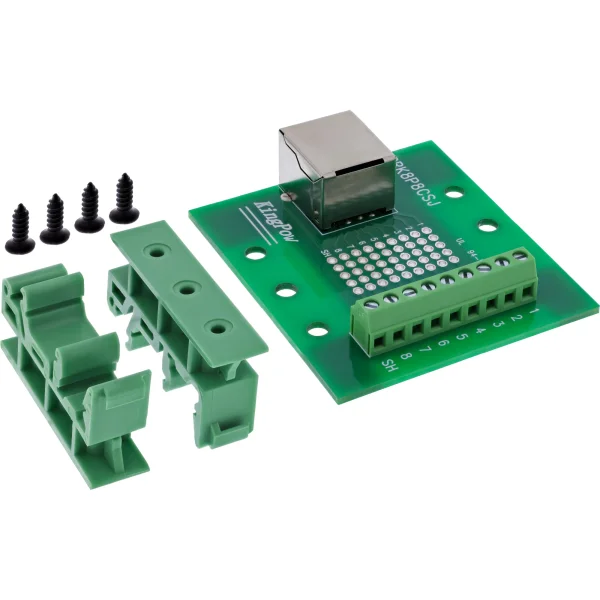

Die Klemmleiste unterstützt Adern im Bereich 16–26 AWG und ist mit einem Schlitzschraubendreher ≤ 2,5 mm einfach zu verdrahten. Durch den vormontierten DIN-Rail-Clip lässt sich das Modul zeitsparend und sicher auf Tragschienen integrieren. Die robuste Bauform und die geprüfte Kurzschluss- und Fehlverdrahtungssicherheit machen den Adapter ideal für industrielle Anwendungen.

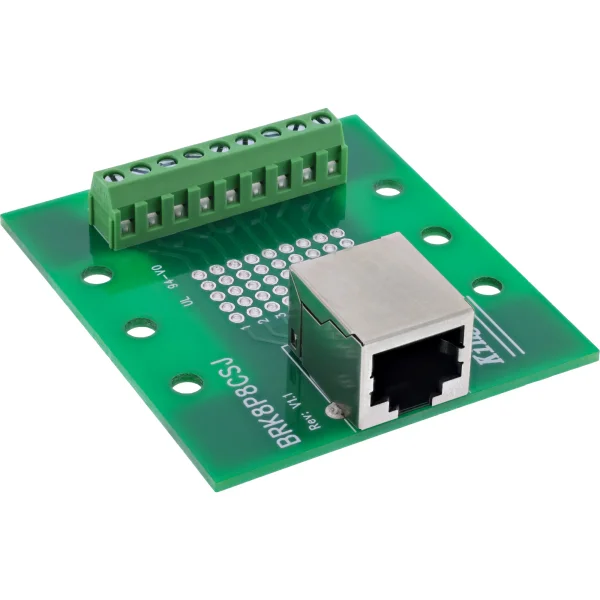

- RJ45-Schnittstelle: 8P8C Buchse (gerade Ausführung)
- Schraubklemmleiste: 9 Klemmen (8 Signale + Schirm), Rastermaß 5,0 mm, mit Druckplatte
- Anschlussbereich: 16–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 1,0 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –20 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Montage: Für DIN-Hutschiene vorbereitet
- Abmessungen: ca. 60,45 × 53,6 × 43,0 mm (B × H × T)
Merkmale
| Stecker | RJ45 8P8C / Terminalblock 9 Klemmen |
| Steckerverbindergeschlecht | Weiblich/Weiblich |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Stromstärke | 1 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 70 °C |
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
Gewicht und Abmessungen
| Gewicht | 19 g |
| Breite | 54 mm |
| Tiefe | 60 mm |
| Höhe | 53,6 mm |
