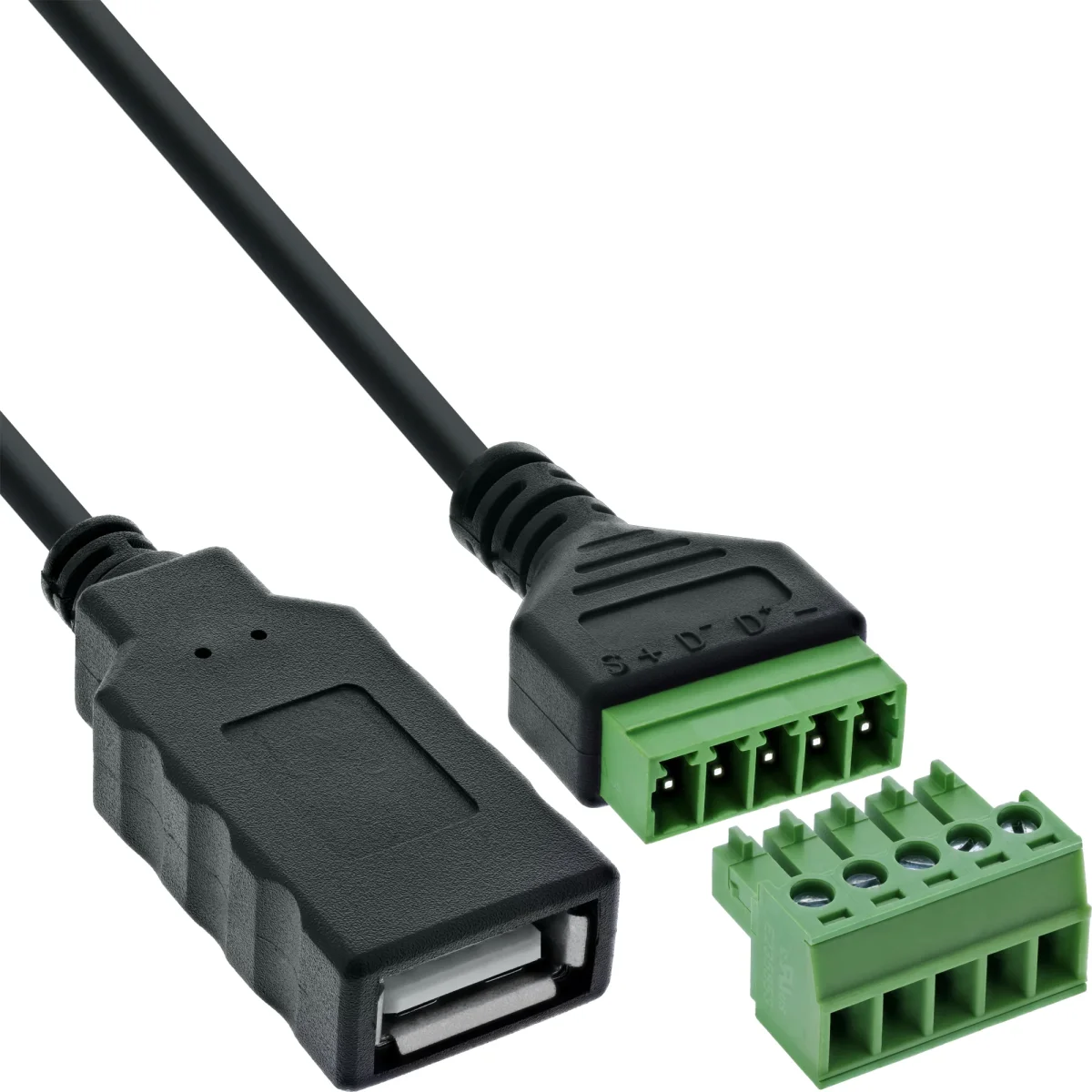

InLine® USB-A Buchse an Terminalblock, 5-polig, mit Kabel
InLine® USB-A Buchse an Terminalblock, 5-polig, mit Kabel
| EAN/GTIN | 4043718346172 |
| Hersteller-Nr. | 92504H |
| Hersteller | InLine® |
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Fest integriertes USB-Kabel für flexible Anwendungen: Das 1 Meter lange Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Lötarbeiten.
- Eindeutige Klemmbelegung & sichere Kontaktierung: 5‑polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Test und Prototyping.
- Vielfältig einsetzbar in der Industrie: Zur schnellen Aufschaltung von USB‑2.0‑Signalen in Prüfaufbauten, Labor, Inbetriebnahmen oder der Fehlersuche – ohne Löten.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.

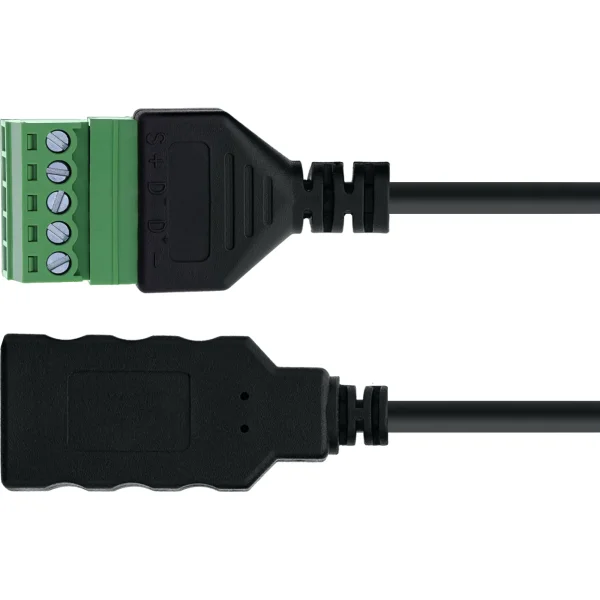

Der InLine® USB‑A 2.0 Terminalblock‑Adapter mit Buchse und fest integriertem Anschlusskabel ermöglicht die einfache Aufschaltung von USB‑Signalen auf eine 5‑polige Schraubklemmleiste – ganz ohne Löten. Die Klemmen sind klar beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und unterstützen Adern im Bereich von 16–26 AWG. Die werkzeugunterstützte Verdrahtung erfolgt über einen Schlitzschraubendreher ≤ 2,5 mm.
Mit 1 Meter Kabellänge eignet sich der Adapter ideal für Testaufbauten, Laborumgebungen oder Embedded‑Systeme. Eine EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Flächen.
- USB‑Schnittstelle: USB‑A 2.0, Buchse
- Kabellänge: ca. 1 m (PVC, fest integriert)
- Polzahl / Belegung: 5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
- Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
- Anschlussbereich: 16–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 0,7 A pro Pin
- USB‑Betriebsspannung (VBUS): 5 V DC
- Prüfspannung (Isolationsfestigkeit): 300 V AC / 1 Minute
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –20 °C bis +105 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Abmessungen: Terminalblock ca. 50 × 21,2 × 18,4 mm (L × B × H)
Merkmale
| Stecker | USB-A / Terminalblock, 5-polig |
| Steckerverbindergeschlecht | Weiblich/Weiblich |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Stromstärke | 0,7 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 105 °C |
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 22 x 1015 x 12 mm |
| Gewicht | 39 g |
| Kabellänge | 1 m |
| Breite | 22 mm |
| Tiefe | 1015 mm |
| Höhe | 12 mm |
Specs: Icecat.biz
Keine Maßangaben verfügbar.
Verkaufspreis (Netto)
5,60 €
inkl. MwSt: 6,66 €
zzgl. 10,00 € Versand
• ab 500 € versandkostenfrei
100 Stück verfügbar
Lieferzeit: ca. 3 Tage
